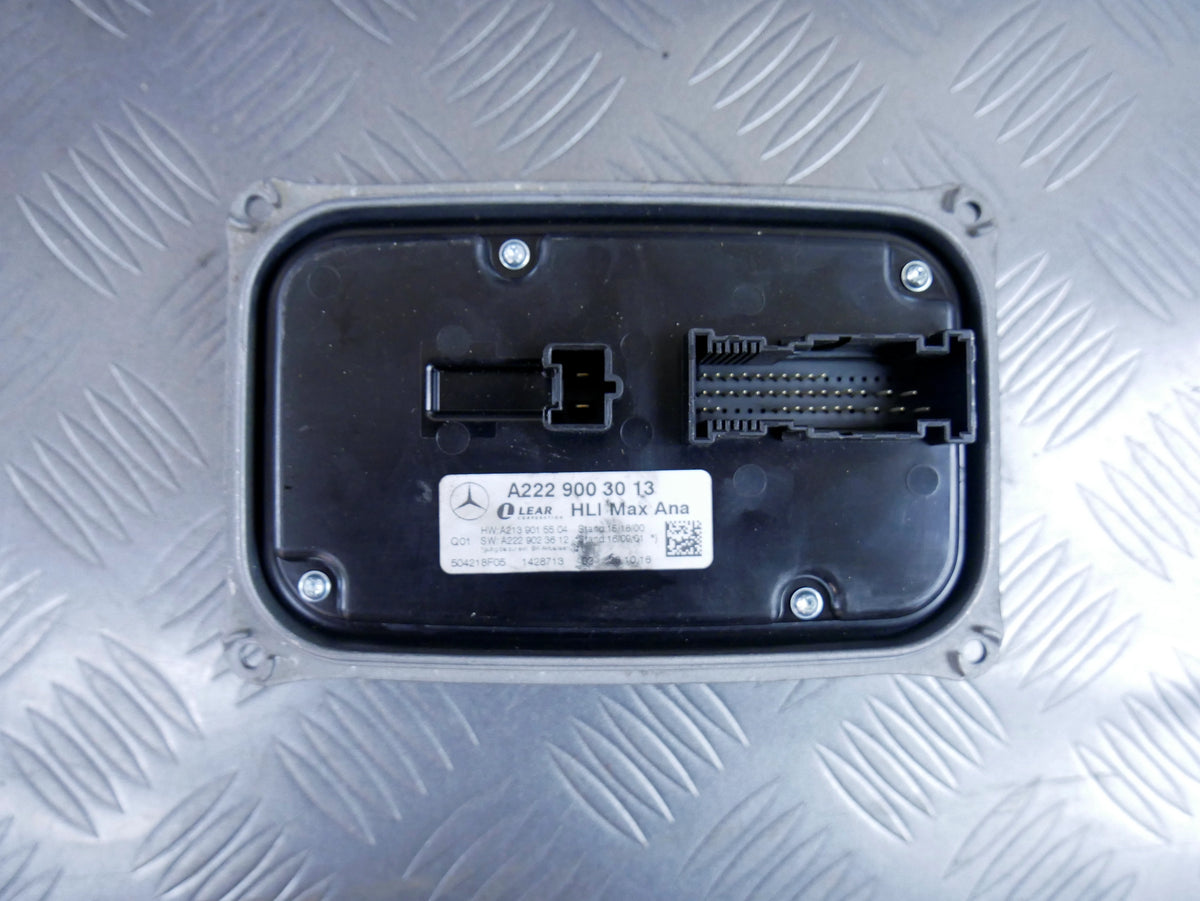

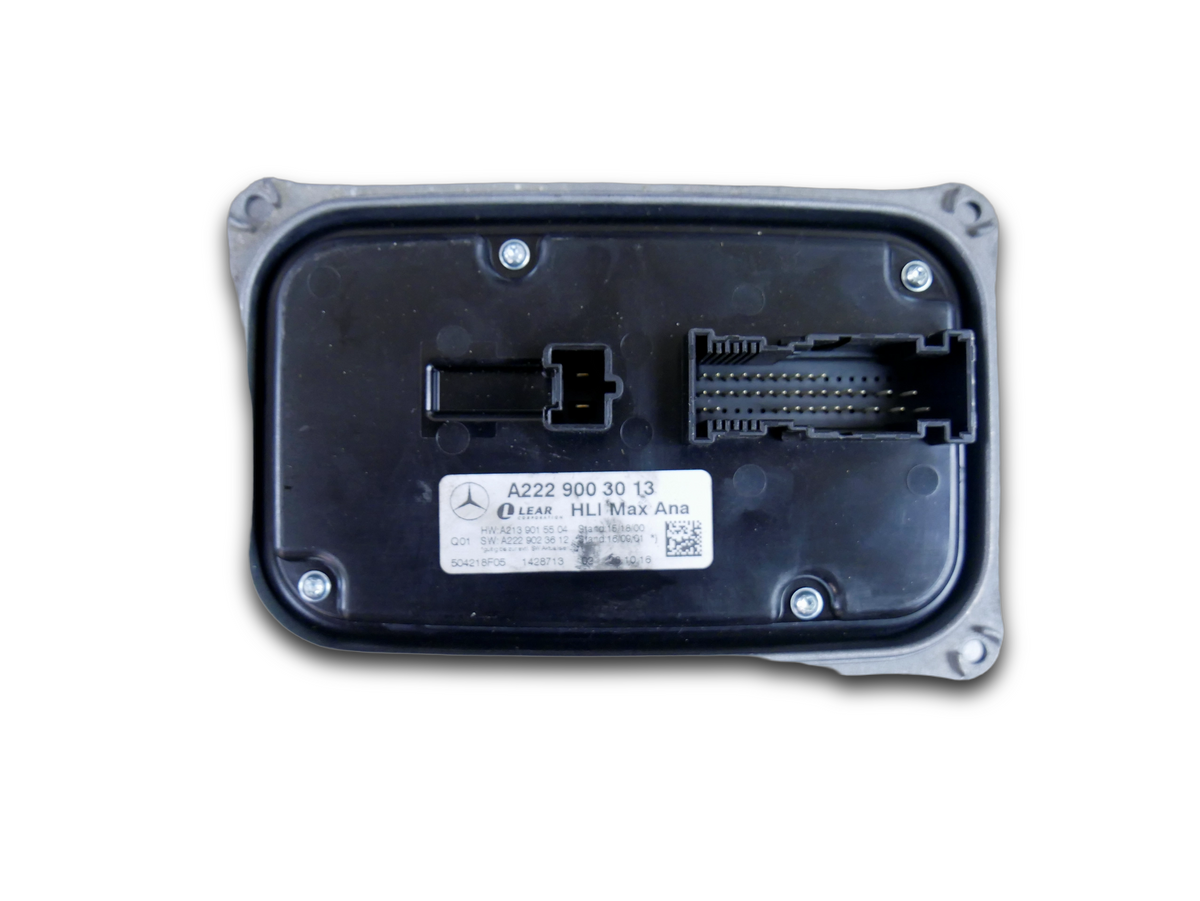

Oryginalny Moduł Sterujący Reflektora LED / Przetwornica LED ILS (Headlight LED Control Unit / Ballast) – Lear – A2229003013

Fabryczny sterownik elektroniczny zasilania i sterowania sekcjami świetlnymi reflektora przedniego (Steuergerät LED Scheinwerfer / LED Headlight Module), wyprodukowany dla koncernu Mercedes-Benz przez firmę Lear Corporation, montowany w reflektorach w technologii LED High Performance oraz zaawansowanych matrycowych reflektorach adaptacyjnych LED Intelligent Light System (ILS).

Podzespół odpowiada za precyzyjne sterowanie napięciem i prądem modułów diodowych: świateł mijania, świateł drogowych, świateł do jazdy dziennej (DRL), świateł pozycyjnych oraz dynamicznych kierunkowskazów LED. Moduł montowany jest bezpośrednio w korpusie reflektora na dedykowanej uszczelce obwodowej, a jego zintegrowany aluminiowy radiator zapewnia skuteczne odprowadzanie ciepła z układów wykonawczych mocy.

Specyfikacja techniczna:

• Główny numer katalogowy OE (Mercedes-Benz): A2229003013 / A 222 900 30 13 / 2229003013

• Numery zamienne i pokrewne w rodzinie modułów A222: A2229000806, A2229003300, A2229004505, A2229008805, A2229007905, A2059005010, A2059005110

• Producent osprzętu: Lear Corporation (dostawca OEM dla Mercedes-Benz)

• Współpracujące reflektory: LED High Performance oraz LED Intelligent Light System (ILS)

• Układ / Kategoria: Oświetlenie przednie / Moduły zasilające i przetwornice reflektorów LED (LED Ballast)

• Strona zabudowy: Prawa lub Lewa (moduł uniwersalny na obie strony)

• Napięcie robocze instalacji: 12V DC

• Komunikacja: Magistrala LIN-Bus / CAN-Bus (protokół diagnostyczny UDS)

• Stan: Część oryginalna, używana (radiator w całości bez ubytków, gniazdo elektryczne nienaruszone, piny proste, czyste i niezaśniedziałe)

• Producent części: Lear / Mercedes-Benz (Oryginał OEM)

Dopasowanie do pojazdów (Mercedes-Benz):

Mercedes-Benz:

• Klasa C (generacja W205 / S205 / C205 / A205 – Sedan, Kombi, Coupé, Cabriolet) – roczniki 2014 – 2018 (modele przed faceliftingiem z reflektorami LED High Performance / ILS)

• Klasa S (generacja W222 / V222 / X222 Maybach) – roczniki 2013 – 2017 (modele przed faceliftingiem z pełnymi reflektorami LED)

• Klasa S Coupé / Cabriolet (generacja C217 / A217) – roczniki 2014 – 2017

• Klasa V / Vito (generacja W447) – roczniki 2014 – 2019 (wersje wyposażone w reflektory LED Intelligent Light System)

• GLC / GLC Coupé (generacja X253 / C253) – roczniki 2015 – 2019 (wybrane konfiguracje reflektorów LED przed liftingiem)

• CLS (generacja C218 / X218 Facelift) – wybrane wersje z adaptacyjnym oświetleniem LED od 2014 roku

(Ważna uwaga: Prefiks A222 wywodzi się z flagowej Klasy S W222, jednak moduł A2229003013 stanowił podstawowy sterownik reflektorów LED montowany masowo m.in. w Klasie C W205. Przed zakupem należy bezwzględnie porównać cały numer części ze starego modułu).

Wskazówki montażowo-proceduralne:

• Montaż mechaniczny: Moduł przykręcany jest do dolnej lub tylnej części obudowy lampy na uszczelce. Należy zwrócić szczególną uwagę na prawidłowe ułożenie uszczelki, co chroni wnętrze reflektora przed wilgocią i parowaniem.

• Kodowanie i programowanie (SCN Coding): W architekturze Mercedes-Benz moduł sterujący LED po wymianie na inny egzemplarz wymaga dopisania do samochodu. Konieczne jest przeprowadzenie kodowania wariantowego (SCN Coding) lub kalibracji krzywej matrycy diodowej za pomocą systemu diagnostycznego Xentry / DAS Diagnosis z dostępem online lub kompatybilnego zaawansowanego testera. Bez kodowania moduł może zgłaszać błąd oświetlenia na liczniku lub nie aktywować pełnego zakresu funkcji adaptacyjnych ILS.
